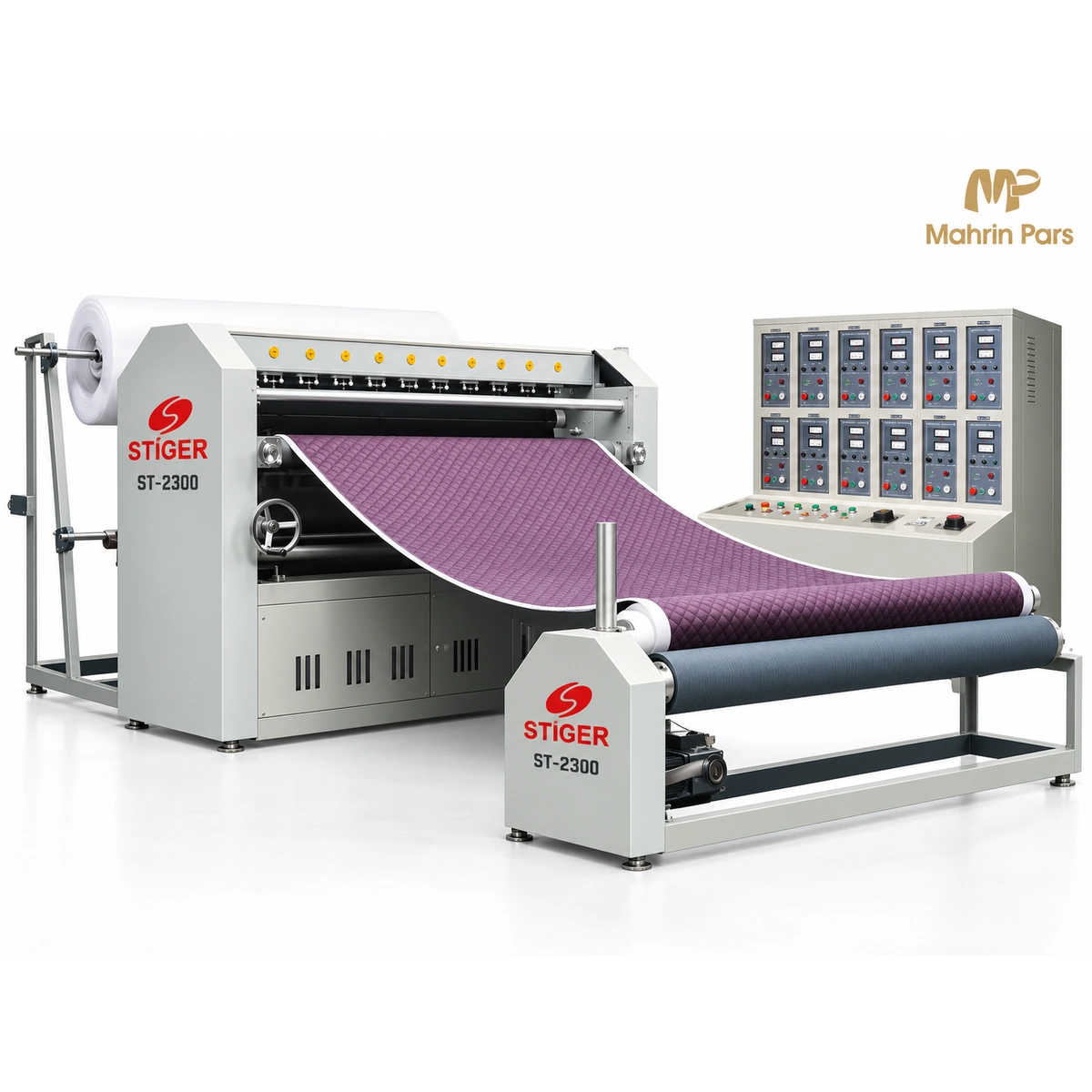

دستگاه اولتراسونیک رولی استیجر مدل ST-2300 برای ایجاد نقش، برجسته‌کاری و اتصال لایه‌های مواد نساجی سازگار بدون استفاده از سوزن و نخ طراحی شده است. این دستگاه در گروه ماشین‌آلات اولتراسونیک صنعتی و لحاف‌دوزی رولی قرار می‌گیرد.
در مشخصات نمونه فنی هم‌رده MS-2300، عرض مؤثر ۲۳۰۰ میلی‌متر (۲۳۰ سانتی‌متر) و فرکانس خروجی ۲۰ کیلوهرتز درج شده است. ساختار این دستگاه از واحد اصلی برجسته‌کاری و اتصال، کابینت کنترل اولتراسونیک، مجموعه جمع‌کن محصول و نگهدارنده رول مواد تشکیل می‌شود.
این دستگاه برای کاربردهایی مانند تولید آستر لباس، طرح‌زنی روتختی و کالای خواب، محصولات دکوراسیون، چرم مصنوعی و منسوجات بی‌بافت سازگار قابل بررسی است. امکان تغییر طرح با تعویض مجموعه نقش‌زن، از ویژگی‌های معرفی‌شده این نوع ماشین است.
برای اطلاع از موجودی، عرض واقعی دستگاه استیجر ST-2300، تجهیزات همراه و استعلام قیمت اولتراسونیک رولی استیجر با کارشناسان مهرین پارس تماس بگیرید.
تلفن: 021-53919
اولتراسونیک رولی استیجر مدل ST-2300 یک دستگاه صنعتی برای لحاف‌دوزی، برجسته‌کاری و ایجاد طرح روی مواد نساجی سازگار با فناوری اولتراسونیک است. این دستگاه با ساختار رولی برای پردازش پیوسته پارچه و اتصال لایه‌ها بدون استفاده از سوزن و نخ در نظر گرفته شده است.
دستگاه اولتراسونیک رولی استیجر در گروه ماشین‌آلات تولید پارچه‌های طرح‌دار، آستر پوشاک و محصولات کالای خواب قرار می‌گیرد. انتخاب تنظیمات و طرح نقش‌زن باید براساس نوع پارچه، تعداد لایه‌ها و نتیجه موردنظر انجام شود.
دستگاه اولتراسونیک رولی از فناوری ارتعاشات اولتراسونیک برای ایجاد اتصال موضعی و نقش روی لایه‌های مواد قابل اتصال استفاده می‌کند. این فناوری در برخی فرآیندها می‌تواند جایگزین دوخت سوزنی شود.
نتیجه اتصال به جنس مواد، وجود اجزای ترموپلاستیک قابل جوش، فشار، الگوی نقش و تنظیمات فرآیند وابسته است.
در لحاف‌دوزی اولتراسونیک، به جای تشکیل بخیه با نخ، اتصال نقاط یا خطوط مشخص با استفاده از انرژی اولتراسونیک انجام می‌شود.
این روش برای مواد مناسب می‌تواند به تولید لایه‌های نقش‌دار کمک کند. تمام ترکیب‌های پنبه، پشم، پلی‌استر و سایر الیاف الزاماً بدون آزمایش قابل اتصال نیستند.
مدل ST-2300 به‌عنوان دستگاه اولتراسونیک رولی ۲۳۰۰ معرفی می‌شود. عرض مؤثر ۲۳۰۰ میلی‌متر در مشخصات فنی نمونه متناظر این گروه ثبت شده است.
برای تعیین عرض واقعی قابل استفاده در نسخه ST-2300، باید فضای مفید کاری و ابعاد مجموعه نقش‌زن دستگاه موجود بررسی شوند.
در تولید برخی روتختی‌ها، روکش‌ها و لایه‌های پارچه‌ای کالای خواب، ایجاد نقش تکرارشونده و اتصال لایه‌ها بخشی از فرآیند آماده‌سازی محصول است.
اولتراسونیک رولی برای اجرای این فرآیند در مواد سازگار قابل بررسی است. کیفیت و استحکام اتصال باید مطابق کاربرد نهایی محصول آزمایش شود.
لایه‌های داخلی برخی پوشاک و آسترهای چندلایه ممکن است به اتصال و طرح‌زنی نیاز داشته باشند. دستگاه اولتراسونیک رولی می‌تواند برای تولید چنین منسوجاتی با مواد اولیه مناسب استفاده شود.
برای آسترهای دارای الیاف یا پوشش‌های متفاوت، سازگاری مواد با اولتراسونیک باید پیش از تولید انبوه بررسی شود.
یکی از کاربردهای اصلی اولتراسونیک رولی، ایجاد الگوهای تکرارشونده روی پارچه‌های مناسب است. طرح نهایی توسط مجموعه نقش‌زن و شرایط عملکرد دستگاه تعیین می‌شود.
نوع نقوش قابل اجرا، ابعاد الگو و کیفیت برجسته‌کاری به غلتک‌ها و تجهیزات نصب‌شده وابسته است.
در این گروه از دستگاه‌ها، امکان تغییر الگوی طرح با استفاده از مجموعه نقش‌زن مناسب مطرح است. این قابلیت برای تولیدکنندگانی که محصولات با نقوش متفاوت عرضه می‌کنند اهمیت دارد.
تعداد غلتک‌های همراه، روش تعویض و ابعاد قطعات نقش‌زن نسخه استیجر ST-2300 باید هنگام سفارش مشخص شود.
بعضی پارچه‌های بی‌بافت و منسوجات دارای الیاف ترموپلاستیک قابلیت اتصال با فناوری اولتراسونیک را دارند. از این ویژگی می‌توان برای تولید محصولات چندلایه و طرح‌دار استفاده کرد.
نوع الیاف، گرماژ، ضخامت و ترکیب لایه‌ها در کیفیت اتصال مؤثرند و باید با نمونه واقعی مواد آزمایش شوند.
چرم مصنوعی و برخی مواد چندلایه دارای اجزای قابل جوش ممکن است با فرآیند اولتراسونیک سازگار باشند.
برای جلوگیری از آسیب سطحی یا اتصال نامناسب، لازم است رفتار ماده در برابر ارتعاش، فشار و گرمایش موضعی بررسی شود.
در ساختار این گروه از ماشین‌آلات، واحد اصلی وظیفه هدایت پارچه و ایجاد الگوی اتصال یا نقش را بر عهده دارد. عملکرد صحیح آن به تنظیم مجموعه غلتک‌ها و تجهیزات اولتراسونیک وابسته است.
کابینت کنترل، بخش مهمی از سامانه اولتراسونیک صنعتی است. وظیفه آن کنترل و تأمین شرایط لازم برای عملکرد بخش اولتراسونیک دستگاه است.
در نمونه فنی معرفی‌شده، کابینت کنترل با توان پایدار و سامانه محافظت چندگانه توصیف شده است. جزئیات مدارهای حفاظتی نسخه استیجر باید از مشخصات اختصاصی دستگاه بررسی شوند.
در ساختار نمونه رولی، بخش نگهدارنده مواد در ورودی و مجموعه جمع‌کن محصول نهایی معرفی شده‌اند. این چیدمان برای هدایت مواد از مرحله ورود به دستگاه تا جمع‌آوری پس از عملیات کاربرد دارد.
وجود تمام این مجموعه‌ها و ظرفیت رول‌های قابل نصب باید در نسخه واقعی ST-2300 تأیید شود.
ساختار رولی برای عبور پیوسته مواد از مسیر پردازش طراحی می‌شود. بازده تولید به سرعت حرکت مواد، عرض مؤثر، نوع طرح و شرایط اتصال بستگی دارد.
سرعت خطی و ظرفیت تولید دقیق ST-2300 در اطلاعات فعلی اعلام نشده‌اند؛ بنابراین عدد مشخصی برای تولید ساعتی درج نمی‌شود.
در لحاف‌دوزی سنتی، نقش و اتصال لایه‌ها با دوخت نخ و سوزن ایجاد می‌شود. در روش اولتراسونیک، اتصال موضعی در مواد سازگار با استفاده از انرژی ارتعاشی انجام می‌شود.
هر روش برای مواد و کاربردهای خاصی مناسب است. در انتخاب آن‌ها باید استحکام، ظاهر طرح، جنس پارچه و الزامات شست‌وشو بررسی شوند.
اولتراسونیک رولی ST-2300 برای پردازش پارچه در عرض زیاد و ایجاد طرح‌های تکرارشونده معرفی می‌شود.
در مقابل، اولتراسونیک کابویی آستین ST-MJ با ساختار بازویی برای کار روی بخش‌هایی مانند آستین و قطعات لوله‌ای در نظر گرفته شده است. شکل قطعه و نوع فرآیند، معیار اصلی انتخاب دستگاه هستند.
| مشخصه | مقدار یا وضعیت |
|---|---|
| برند | STIGER / استیجر |
| مدل فروشگاهی | ST-2300 |
| نوع دستگاه | اولتراسونیک رولی صنعتی |
| کاربرد | لحاف‌دوزی بدون نخ و برجسته‌کاری مواد سازگار |
| عرض مؤثر نمونه متناظر | ۲۳۰۰ میلی‌متر |
| فرکانس خروجی نمونه متناظر | ۲۰ کیلوهرتز |
| دمای کاری درج‌شده برای نمونه متناظر | حداکثر ۲۸ درجه سانتی‌گراد؛ مفهوم دقیق نیازمند تأیید |
| توان ورودی نسخه استیجر | اعلام نشده |
| ولتاژ نسخه استیجر | اعلام نشده |
| سرعت کاری نسخه استیجر | اعلام نشده |
| تعداد غلتک‌های همراه | اعلام نشده |
| ابعاد و وزن دستگاه | اعلام نشده |
فرکانس خروجی نمونه فنی متناظر برابر ۲۰ کیلوهرتز است. فرکانس کاری یکی از مشخصات اصلی سامانه اولتراسونیک به شمار می‌رود.
برای ثبت آن به‌عنوان مشخصه قطعی ST-2300، تطابق واحد اولتراسونیک نصب‌شده با اطلاعات دستگاه استیجر باید بررسی شود.
در داده‌های فنی نمونه متناظر عبارت Working Temperature با مقدار حداکثر ۲۸ درجه سانتی‌گراد درج شده است.
مشخص نیست این مقدار مربوط به دمای محیط مجاز، شرایط عملکرد سامانه یا بخش دیگری از دستگاه است؛ بنابراین این عدد به‌عنوان دمای جوش پارچه یا دمای غلتک معرفی نمی‌شود.
موفقیت فرآیند اولتراسونیک به سازگاری لایه‌ها وابسته است. ترکیب الیاف، وجود مواد ترموپلاستیک، ضخامت، گرماژ و پوشش پارچه باید بررسی شود.
قبل از تولید انبوه، نمونه‌گیری و آزمایش استحکام اتصال، ظاهر طرح و دوام محصول ضروری است.
سلامت اتصالات برق، کابینت کنترل، محافظ‌ها و مجموعه غلتک‌ها باید پیش از شروع کار بررسی شود. دست و لباس اپراتور از ناحیه ورود پارچه و قطعات متحرک دور نگه داشته شوند.
برای تعویض غلتک، تعمیر یا تنظیم بخش‌های حساس، دستگاه باید از منابع انرژی جدا شود و عملیات مطابق راهنمای سازنده انجام گیرد.
قیمت دستگاه اولتراسونیک رولی استیجر مدل ST-2300 با توجه به پیکربندی سیستم، غلتک‌های طرح‌زن، تجهیزات جانبی و شرایط تأمین تعیین می‌شود.
برای بررسی نسخه قابل سفارش و دریافت قیمت روز با کارشناسان مهرین پارس تماس بگیرید.
برای خرید دستگاه اولتراسونیک رولی ST-2300، عرض پارچه، نوع مواد، تعداد لایه‌ها و طرح موردنیاز را مشخص کنید.
برای مشاوره فنی و استعلام قیمت با شماره 021-53919 تماس بگیرید یا به وب‌سایت www.mahrinpars.ir مراجعه کنید.
