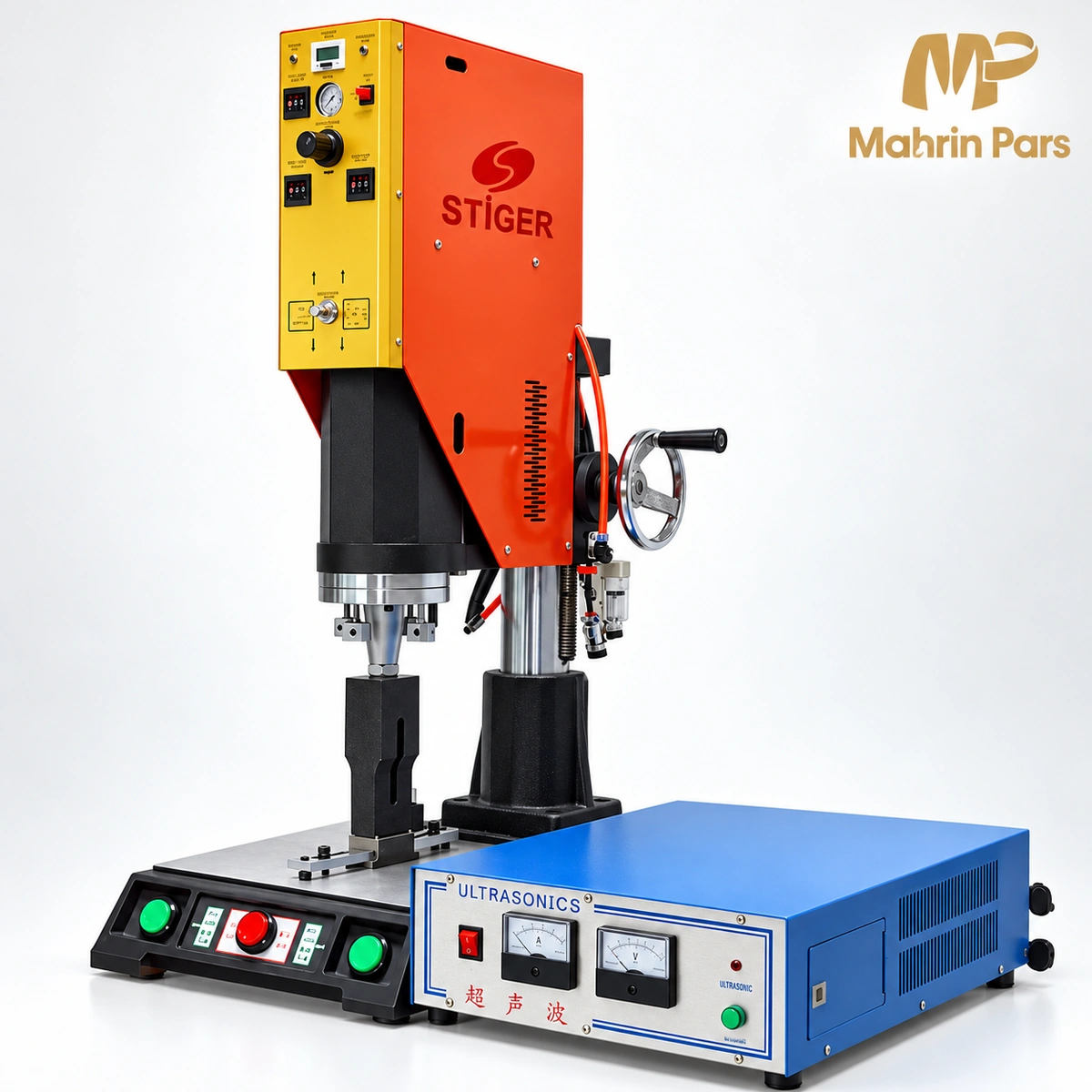

دستگاه اولتراسونیک ولدینگ پلاستیک استیجر ۱۵ کیلوهرتز ۳۲۰۰ وات یک سیستم جوش پلاستیک صنعتی از نوع آنالوگ پنوماتیک است که با استفاده از ارتعاشات اولتراسونیک، فشار هورن و قالب مناسب برای اتصال قطعات پلاستیکی سازگار به کار می‌رود.
این دستگاه دارای ژنراتور آنالوگ عقربه‌ای، پرس پنوماتیک، کنترل فشار باد، تنظیم دستی فرکانس و تایمرهای Delay، Weld و Hold است. سیستم شروع دو‌دستی نیز برای کنترل چرخه پایین‌آمدن پرس در ساختار معرفی‌شده ذکر شده است.
فرکانس اعلامی دستگاه ۱۵ کیلوهرتز و توان خروجی معرفی‌شده ۲۶۰۰ تا ۳۲۰۰ وات است. بازه تنظیم زمان ۰٫۰۱ تا ۹٫۹۹ ثانیه نیز در مشخصات ارسالی آمده است. سازگاری قطعات، نوع هورن و شرایط جوش باید متناسب با جنس پلاستیک بررسی شوند.
برای دریافت مشاوره فنی و استعلام قیمت دستگاه اولتراسونیک ولدینگ پلاستیک استیجر با مهرین پارس تماس بگیرید.
تلفن: 021-53919
دستگاه اولتراسونیک ولدینگ پلاستیک استیجر با فرکانس ۱۵ کیلوهرتز و توان اعلامی ۳۲۰۰ وات، یک سیستم صنعتی برای جوش و اتصال قطعات پلاستیکی سازگار است. این دستگاه از نوع آنالوگ پنوماتیک بوده و دارای مجموعه پرس بادی و ژنراتور اولتراسونیک عقربه‌ای است.
دستگاه اولتراسونیک ولدینگ پلاستیک استیجر برای اجرای اتصال با استفاده از ارتعاشات فرکانس بالا، فشار کنترل‌شده و قالب مناسب به کار می‌رود. انتخاب هورن، فیکسچر و تنظیمات چرخه جوش باید براساس جنس پلاستیک و شکل قطعه انجام شود.
جوش اولتراسونیک پلاستیک روشی برای اتصال بعضی قطعات پلیمری است که در آن انرژی ارتعاشی فرکانس بالا همراه با فشار، باعث ایجاد اتصال در ناحیه تماس قطعات می‌شود.
این روش در طراحی مناسب می‌تواند بدون استفاده از چسب یا نخ اتصال ایجاد کند. کیفیت جوش به جنس پلیمر، هندسه قطعه، طراحی محل اتصال و تنظیمات فرآیند وابسته است.
فرکانس اعلام‌شده برای دستگاه استیجر ۱۵ کیلوهرتز است. این فرکانس به مجموعه مولد اولتراسونیک، ترانسدیوسر، بوستر و هورن مربوط می‌شود.
تمام اجزای مجموعه ارتعاشی باید با مشخصات فرکانسی دستگاه سازگار باشند. استفاده از هورن یا قطعات نامتناسب می‌تواند موجب اختلال در عملکرد و آسیب به تجهیزات شود.
در مشخصات ارائه‌شده، توان خروجی دستگاه در بازه ۲۶۰۰ تا ۳۲۰۰ وات معرفی شده است. عدد ۳۲۰۰ وات در عنوان فروشگاهی برای شناسایی نسخه محصول استفاده می‌شود.
توان واقعی قابل دستیابی و توان مصرفی ورودی باید با مشخصات پلاک و شرایط عملکرد دستگاه تطبیق داده شوند.
یکی از قسمت‌های اصلی این سیستم، ژنراتور آنالوگ است که در معرفی دستگاه به شکل یک باکس مجزا با رنگ آبی توصیف شده است.
ژنراتور وظیفه تأمین سیگنال مناسب برای سامانه اولتراسونیک را بر عهده دارد. این نسخه با ساختار تنظیم آنالوگ و نمایشگرهای عقربه‌ای معرفی شده است.
در توضیحات دستگاه، دو نشانگر عقربه‌ای برای مشاهده جریان هنگام تست و فرآیند جوش ذکر شده‌اند.
مقادیر نمایشگرها باید در محدوده مجاز تعیین‌شده توسط سازنده باقی بمانند. تفسیر جریان و شرایط بار نیازمند بررسی راهنمای فنی دستگاه است.
ژنراتور معرفی‌شده دارای دکمه تست اولتراسونیک با عنوان Sonic Test است. این بخش برای بررسی عملکرد سامانه اولتراسونیک در شرایط مجاز دستگاه کاربرد دارد.
انجام تست باید توسط فرد آموزش‌دیده، با تجهیزات سازگار و مطابق دستورالعمل سازنده صورت گیرد.
در ژنراتورهای آنالوگ این رده، تنظیم فرکانس به‌صورت دستی معرفی شده است. هماهنگی فرکانس با مجموعه ترانسدیوسر و هورن برای عملکرد مناسب دستگاه اهمیت دارد.
تنظیم بخش‌های داخلی ژنراتور باید صرفاً توسط سرویس‌کار واجد صلاحیت انجام شود؛ زیرا بخش‌های الکتریکی و مجموعه ارتعاشی می‌توانند خطرناک باشند.
دستگاه از مکانیزم پرس بادی برای ایجاد حرکت عمودی مجموعه جوش استفاده می‌کند. جک پنوماتیک نیروی لازم برای قرارگیری هورن روی قطعات را تأمین می‌کند.
فشار کاری مناسب باید براساس جنس قطعه، طراحی هورن و مشخصات فنی دستگاه تعیین شود.
در ساختار معرفی‌شده، رگولاتور و گیج فشار برای کنترل هوای ورودی به سیستم پنوماتیک وجود دارند.
تنظیم صحیح فشار بر کیفیت اتصال و جلوگیری از آسیب مکانیکی به قطعه و مجموعه پرس مؤثر است. فشار مجاز دقیق این دستگاه در اطلاعات موجود اعلام نشده است.
واحد مراقبت هوا یا FRL از قسمت‌های معرفی‌شده در سیستم پنوماتیک دستگاه است. این مجموعه برای آماده‌سازی هوای ورودی و کاهش ورود آلودگی یا رطوبت به تجهیزات بادی استفاده می‌شود.
وضعیت فیلتر، میزان رطوبت و کیفیت هوای ورودی باید مطابق برنامه سرویس دستگاه بررسی شوند.
در پنل کنترل بالایی، مرحله Delay برای تعیین فاصله زمانی مربوط به آماده‌سازی چرخه پرس پیش از شروع ارتعاشات اولتراسونیک معرفی شده است.
معنای دقیق این مرحله و زمان مناسب آن باید مطابق منطق کنترلی نسخه موجود مشخص شوند.
مرحله Weld Time مدت اعمال انرژی اولتراسونیک در چرخه جوش را کنترل می‌کند. مقدار مناسب آن به جنس مواد، شکل قطعات و شرایط فرآیند بستگی دارد.
بازه زمانی اعلام‌شده برای تایمرها از ۰٫۰۱ تا ۹٫۹۹ ثانیه است؛ وجود این بازه برای هر سه مرحله باید با پنل دستگاه تطبیق داده شود.
مرحله Hold Time مربوط به حفظ فشار پس از پایان اعمال انرژی اولتراسونیک است. این مرحله می‌تواند به تثبیت ناحیه اتصال در زمان سردشدن ماده کمک کند.
زمان مناسب نگهداری فشار باید براساس طراحی قطعه و فرآیند تولید تعیین شود.
در معرفی دستگاه، دو دکمه برای فرمان شروع چرخه پرس ذکر شده‌اند. سیستم فرمان دو‌دستی با طراحی ایمنی مناسب می‌تواند به کاهش خطر قرارگرفتن دست اپراتور در محدوده پرس کمک کند.
وجود دو دکمه به‌تنهایی تضمین‌کننده عملکرد ایمن نیست. منطق کنترل هم‌زمان، جلوگیری از راه‌اندازی ناخواسته و سایر حفاظت‌های دستگاه باید توسط مسئول فنی بررسی شوند.
در ساختار مکانیکی دستگاه، مجموعه تنظیم ارتفاع برای تغییر موقعیت هد نسبت به قالب زیرین معرفی شده است.
تنظیم ارتفاع باید با توجه به ابعاد قطعات، نوع فیکسچر و فاصله مجاز مجموعه پرس انجام شود.
هورن قطعه‌ای از مجموعه انتقال ارتعاشات اولتراسونیک است که انرژی را به محل اتصال قطعات منتقل می‌کند.
ابعاد، فرم و جنس هورن باید براساس قطعه و فرکانس کاری سیستم انتخاب شوند. در اطلاعات ارسالی، ابعاد هورن همراه دستگاه مشخص نشده است.
قالب زیرین برای قرارگیری و نگهداری قطعات پلاستیکی در موقعیت مناسب هنگام جوش به کار می‌رود.
نوع فیکسچر به هندسه قطعه وابسته است؛ بنابراین همراه‌بودن قالب اختصاصی برای همه محصولات نباید فرض شود.
دستگاه‌های جوش اولتراسونیک برای اتصال برخی قطعات ترموپلاستیک در تولید محصولات صنعتی، لوازم پلاستیکی و مجموعه‌های مونتاژی استفاده می‌شوند.
سازگاری پلیمر، شکل سطح اتصال و نیاز به استحکام مکانیکی یا آب‌بندی باید برای هر پروژه بررسی شوند. همه پلاستیک‌ها یا ترکیب‌های پلیمری با یک تنظیم ثابت قابل جوش نیستند.
دستگاه اولتراسونیک ولدینگ پلاستیک برای فرآیند جوش قطعات پلیمری با هورن و قالب مناسب معرفی شده است. در مقابل، اولتراسونیک‌های پارچه معمولاً برای اتصال، طرح‌زنی یا درزگیری منسوجات سازگار طراحی می‌شوند.
این دو گروه از نظر شکل ابزار، فیکسچر و کاربرد فرآیند با یکدیگر متفاوت هستند.
در ژنراتور آنالوگ معرفی‌شده، تنظیم و پایش برخی پارامترها از طریق کنترل‌های دستی و نمایشگرهای عقربه‌ای انجام می‌شود.
ژنراتورهای دیجیتال ممکن است از روش‌های متفاوت کنترل و نمایش اطلاعات استفاده کنند. انتخاب نسخه مناسب به الزامات تولید، شرایط سرویس و امکانات موردنیاز بستگی دارد.
| مشخصه | مقدار |
|---|---|
| برند | STIGER / استیجر |
| نوع دستگاه | اولتراسونیک ولدینگ پلاستیک |
| ساختار کنترل | آنالوگ |
| مکانیزم پرس | پنوماتیک |
| فرکانس اعلامی | ۱۵ کیلوهرتز |
| توان نامی معرفی‌شده | ۳۲۰۰ وات |
| بازه توان خروجی ارائه‌شده | ۲۶۰۰ تا ۳۲۰۰ وات |
| بازه تنظیم زمان اعلامی | ۰٫۰۱ تا ۹٫۹۹ ثانیه |
| مراحل کنترل زمان | Delay / Weld / Hold |
| نمایشگر ژنراتور | عقربه‌ای |
| سیستم هوای فشرده | جک بادی، رگولاتور و فیلتر هوا |
| فرمان شروع | دو‌دستی در ساختار معرفی‌شده |
| ولتاژ برق ورودی | اعلام نشده |
| فشار هوای کاری | اعلام نشده |
| نیروی پرس | اعلام نشده |
| کورس جک پنوماتیک | اعلام نشده |
| ابعاد هورن و فیکسچر | اعلام نشده |
| وزن و ابعاد دستگاه | اعلام نشده |
سیستم‌های اولتراسونیک صنعتی دارای بخش‌های الکتریکی، ارتعاشی و پنوماتیک هستند. سرویس و تنظیم اجزای داخلی باید توسط افراد واجد صلاحیت انجام شود.
پیش از هرگونه سرویس، منابع برق و هوای فشرده باید مطابق رویه ایمن دستگاه قطع و انرژی ذخیره‌شده تخلیه شود. از تماس با هورن و ناحیه پرس در هنگام چرخه جوش جلوگیری شود.
قیمت دستگاه اولتراسونیک ولدینگ پلاستیک استیجر ۱۵ کیلوهرتز ۳۲۰۰ وات با توجه به وضعیت ژنراتور، هورن، فیکسچر، تجهیزات پنوماتیک و شرایط تأمین اعلام می‌شود.
برای دریافت قیمت روز و بررسی مشخصات کامل دستگاه با کارشناسان مهرین پارس تماس بگیرید.
برای خرید دستگاه اولتراسونیک جوش پلاستیک استیجر، نوع پلاستیک، شکل قطعه، تعداد تولید و نیاز به قالب اختصاصی را بررسی کنید.
برای دریافت مشاوره فنی و استعلام قیمت با شماره 021-53919 تماس بگیرید یا به وب‌سایت www.mahrinpars.ir مراجعه کنید.
